高啓斷系列(高電壓New)

NF125-HT
符合標準:CNS14816-2

聯絡人
電話：+886-3-599-5111 Email：B.Service@seec.com.tw

產品介紹

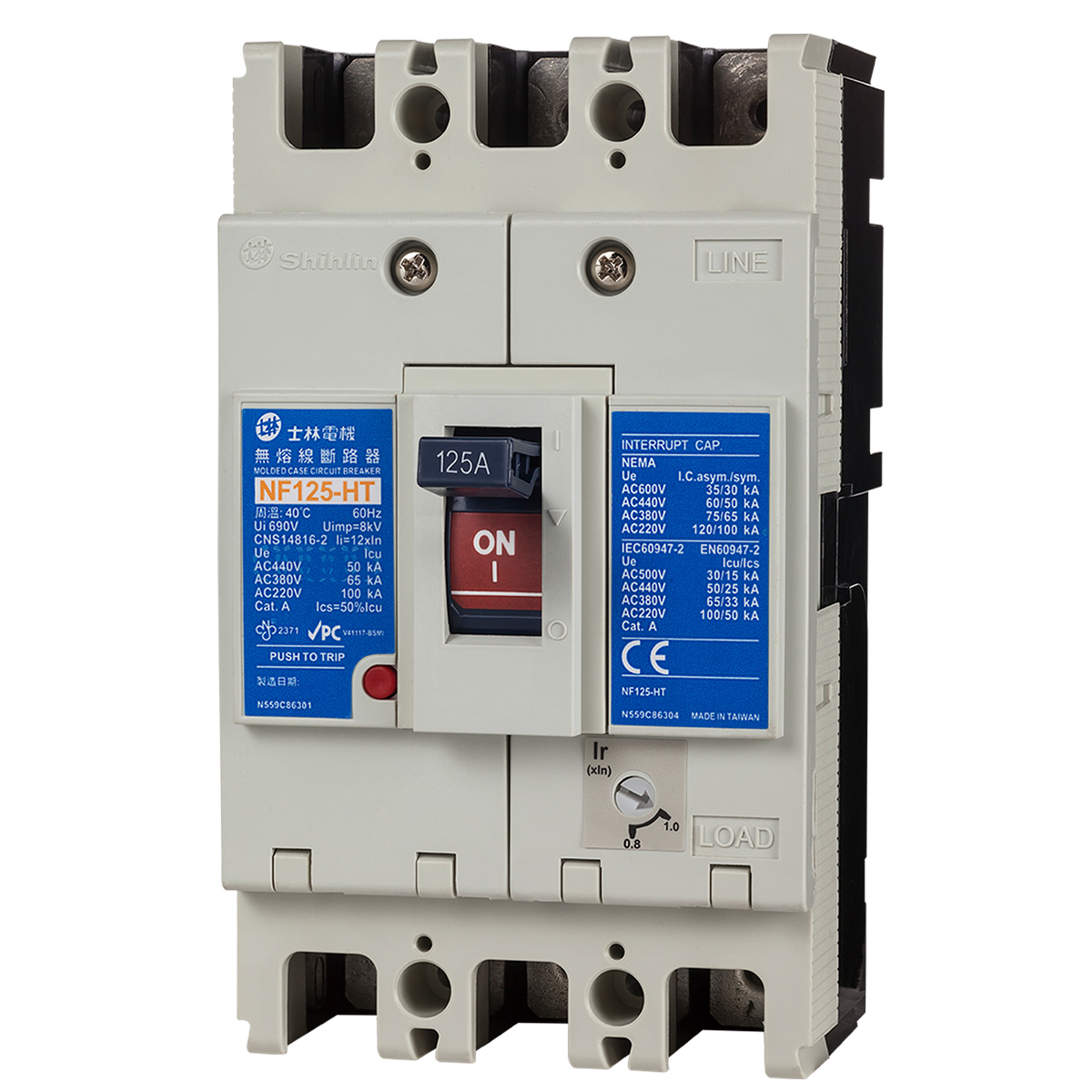

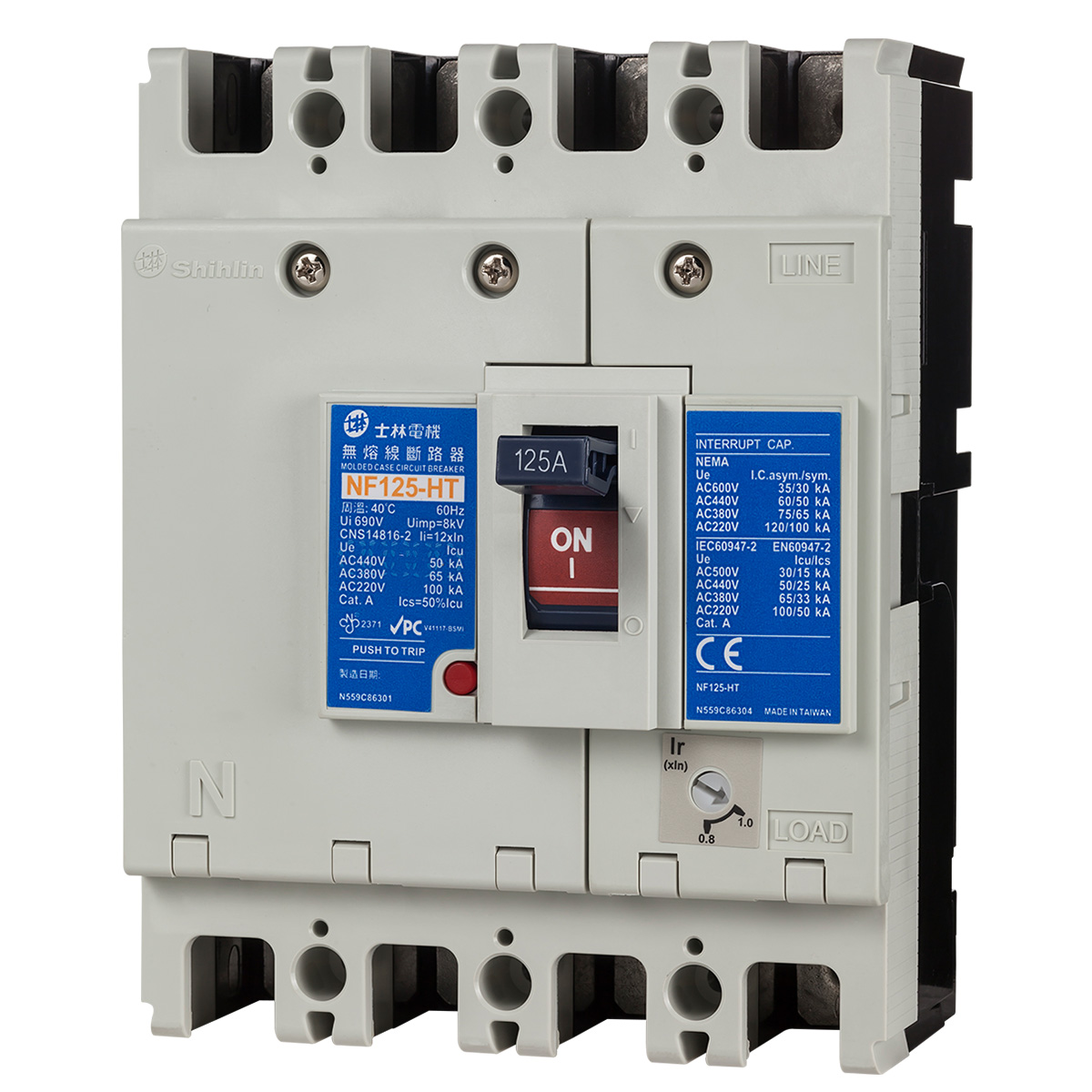

NF125-HT
熱動電磁式
符合標準:CNS14816-2 (IEC60947-2)
額定絕緣電壓Ui：690V
額定電流：15, 20, 30, 40, 50, 60, 75, 100, 125A
              額定電流可調80%,100%
極數: 2P, 3P, 4P
啟斷容量:
Icu：
220V/ 100kA (sym)
380V/   65kA (sym)
440V/   50kA (sym)
Ics = 50% Icu

檔案下載

類別

類別	檔案說明
曲線圖	NF125-HT 動作曲線圖(122.03 KB)
尺寸圖	NF125-HT 外型尺寸圖(PDF)(69.96 KB)
尺寸圖	NF125-HT 外型尺寸圖(DWG)(275.52 KB)
產品認證書	NF125-HT 自願性產品驗證證書VPC(20260816有效)-1(240.61 KB)
電子型錄	NF、BH無熔線斷路器、NV、NVB漏電斷路器型錄（精簡版）2025.05(4.1 MB)
電子型錄	NF、BH無熔線斷路器、NV、NVB漏電斷路器型錄（完整版）2025.05(5.8 MB)
宣告書	NF125-CT_RoHS限用物質含有情況標示(225.88 KB)
宣告書	NF125-ST_RoHS限用物質含有情況標示(225.88 KB)
